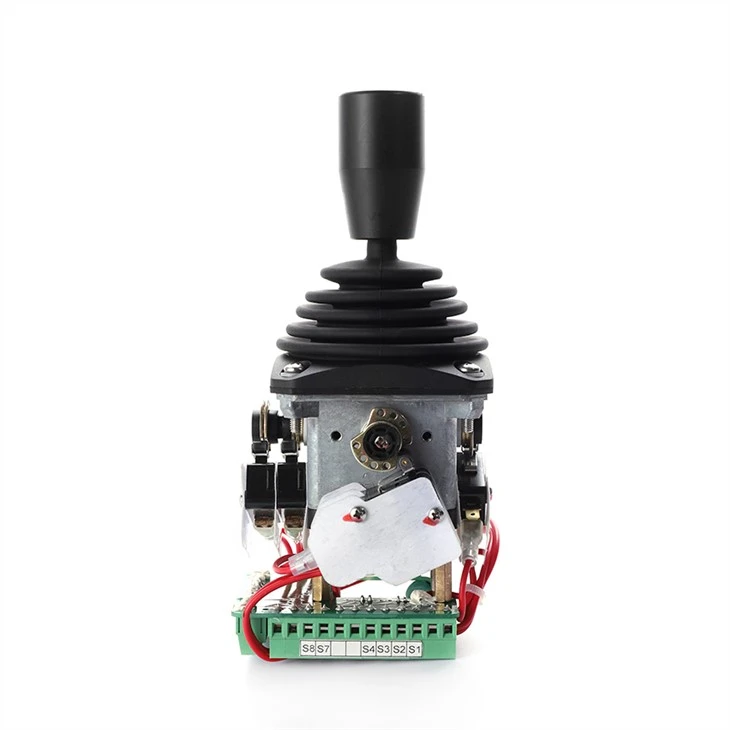

จอยสติ๊กแบบฮอลล์เอฟเฟกต์หรือโพเทนชิออมิเตอร์แบบแฮนด์

สปริงจะรีเซ็ตอัตโนมัติ การทำงานแบบแกนเดียวหรือสองแกน
คุณสามารถเลือกดำเนินการในทิศทางตรงกันข้ามหรือในทิศทางใดก็ได้

ส่งคำถาม

ฮจ30-TH

คำอธิบาย

ซีรีย์ HJ30

ด้ามจับควบคุมการทำงานแบบหลายแกนแบบด้ามจับ

คุณสมบัติของสินค้า

สปริงจะรีเซ็ตอัตโนมัติ การทำงานแบบแกนเดียวหรือสองแกน

คุณสามารถเลือกดำเนินการในทิศทางตรงกันข้ามหรือในทิศทางใดก็ได้

อุปกรณ์ตรวจจับมุมคือโพเทนชิออมิเตอร์หรือเซ็นเซอร์ Hall ซึ่งมีอายุการใช้งานยาวนาน

ไมโครสวิตช์กระแสสูงที่กำหนดค่าได้ (10A @ 30Vdc)

มีรูปแบบเอาต์พุตที่หลากหลาย

สามารถกำหนดค่าได้หลากหลายรุ่น

ช่วงการใช้งาน

ชุดผลิตภัณฑ์นี้ส่วนใหญ่จะใช้ในรถบรรทุกทำงานทางอากาศ แท่นขุดเจาะแบบหมุน รถดับเพลิงทางอากาศ เครน เครื่องป้องกัน และระบบควบคุมไฟฟ้าและไฮดรอลิกไฟฟ้าอื่น ๆ

ข้อมูลทางเทคนิค

พารามิเตอร์ทางไฟฟ้า

ประเภทโพเทนชิออมิเตอร์

แรงดันไฟฟ้าของแหล่งจ่ายไฟ	<36Vdc
ค่าความต้านทานรวม	5KΩ, 10KΩ
มุมโซนตายตรงกลาง	± 3 องศา
กำลังสูงสุด	0.2W

ประเภทห้องโถง

แรงดันไฟฟ้าของแหล่งจ่ายไฟ	e5 ± 0.5Vdc
จำกัดแรงดันไฟฟ้าเกินที่อนุญาต	20V
ย้อนกลับขีดจำกัดแรงดันไฟฟ้าที่อนุญาต	-10วีดีซี
ข้อผิดพลาดเชิงเส้นของแรงดันเอาต์พุต	<± 0.2V

พร้อมวงจรแปลง

แรงดันไฟฟ้าของแหล่งจ่ายไฟ	18 ~ 36Vdc (ยู 21 ~ ยู 24)
การใช้พลังงานในปัจจุบัน	<20mA
กระแสไฟขาออกสูงสุด	10mA (ที่เอาต์พุตแรงดันไฟฟ้ามาตรฐาน)

ไมโครสวิตช์

ความสามารถในการรับน้ำหนัก	10A @ 30Vdc (โหลดตัวต้านทาน)
อายุการใช้งาน	>30 ล้านครั้งขึ้นไป (เชิงกล)
	>200,000 ครั้ง (ไฟฟ้า)
ความต้านทานของฉนวน	100MΩ หรือมากกว่า (มิเตอร์วัดความต้านทานฉนวน 500Vdc)
มุมเริ่มต้น	± 3 องศา ~ ± 5 องศา

พารามิเตอร์ทางกล

มุมโยก	± 25 องศา
โหมดการทำงาน	สปริงกลับอัตโนมัติ
กำลังเริ่มต้น	5N
กำลังปฏิบัติการสูงสุด	30N
การจำกัดกำลัง	＞300N
อายุการใช้งาน	>2 ล้านครั้ง (ชนิดโพเทนชิออมิเตอร์)
	5> ล้านครั้ง (แบบฮอลล์)
น้ำหนัก	460g (ไม่มีปลายบน)

พารามิเตอร์ด้านสิ่งแวดล้อม

อุณหภูมิในการทำงาน	-30 องศา ~ + 70 องศา
อุณหภูมิในการจัดเก็บ	-40 องศา ~ + 85 องศา
เกรดการป้องกัน	IP65 (เหนือแผงการติดตั้ง)

การเลือกผลิตภัณฑ์

ชุด

ฮจ30

วิธีการใช้งาน

1A	การทำงานหน้า-หลังแกนเดียว
2เอพี	ทิศทางการดำเนินการข้ามแกนคู่
2เอซี	ทิศทางการทำงานใดๆ ของสองแกน

ไมโครสวิตช์

วิทยาศาสตรมหาบัณฑิต00	ไม่มีไมโครสวิตช์
ม.22	พร้อมไมโครสวิตช์ตำแหน่งด้านหน้าและด้านหลัง 10A
ม.23	ด้วยตำแหน่งที่เป็นกลาง 10A ปกติปิดและสวิตช์ไมโครตำแหน่งด้านหน้าและด้านหลัง

สัญญาณเอาท์พุต

ประเภทโพเทนชิออมิเตอร์|(แรงดันไฟฟ้า<36VDC)

P051	โพเทนชิออมิเตอร์แบบแตะตรงกลาง 5KΩ
P101	โพเทนชิออมิเตอร์แบบแตะตรงกลาง 10kΩ

ประเภทฮอลล์ (แรงดันจ่าย 5VDC)

H51	0.5 ~ 2.5 ~ 4.5Vdc แรงดันไฟฟ้าเอาท์พุต
H52	0 ~ 2.5 ~ 5Vdc แรงดันไฟฟ้าเอาท์พุต
H53	เอาท์พุทแรงดันไฟฟ้า 1.25V ~ 2.5V ~ 3.75Vdc

พร้อมวงจรแปลง

U21	แรงดันไฟฟ้าของแหล่งจ่ายไฟ 18 ~ 36Vdc, -10V ~ 0V ~ + 10V แรงดันไฟฟ้าขาออก
U22	แรงดันไฟฟ้าของแหล่งจ่ายไฟ 18 ~ 36Vdc, + 10V ~ 0V ~ + 10V แรงดันไฟฟ้าขาออก
U23	แรงดันไฟฟ้าของแหล่งจ่ายไฟ 18 ~ 36Vdc, -5V ~ 0V ~ + 5V แรงดันไฟฟ้าขาออก
U24	แรงดันไฟฟ้าของแหล่งจ่ายไฟ 18 ~ 36Vdc, + 5V ~ 0V ~ + 5V แรงดันไฟฟ้าขาออก
I21	แรงดันไฟฟ้าของแหล่งจ่ายไฟ 9 ~ 36Vdc, ระบบสองสาย 4mA ~ 12mA ~ 20mA กระแสไฟขาออก
I22	แรงดันไฟฟ้าของแหล่งจ่ายไฟ 9 ~ 36Vdc, ระบบสองสาย 20mA ~ 4mA ~ 20mA กระแสไฟขาออก
I41	แรงดันไฟฟ้าของแหล่งจ่ายไฟ 9 ~ 36Vdc, สี่สาย 4mA ~ 12mA ~ 20mA เอาท์พุทปัจจุบัน
I42	แรงดันไฟฟ้าของแหล่งจ่ายไฟ 9 ~ 36Vdc, สี่สาย 20mA ~ 4mA ~ 20mA กระแสไฟขาออก
นา	ไม่มีเอาต์พุตสัญญาณอะนาล็อก

ปลายด้านบนของด้ามจับ

บีจี	ปลายด้านบนของด้ามจับประเภท BG การใช้งานฝ่ามือด้านบน
ฮ่า	ปลายด้านบนของด้ามจับประเภท HA ไม่มีปุ่มอยู่ด้านบน
มี	ปลายด้านบนของด้ามจับแบบ HAS มีปุ่มอยู่ด้านบน
เอชดี	ปลายด้านบนของที่จับ HD ไม่มีปุ่มอยู่ด้านบน
เอชดีเอส	ปลายด้านบนของด้ามจับประเภท HDS มีปุ่มอยู่ด้านบน
เอชดีอาร์	ปลายด้านบนของด้ามจับประเภท HDR มีกระดานหกอยู่ด้านบน
เคจี ดร	พร้อมสวิตช์นิรภัยและปุ่มโยก
เคจี ดีเอ็น	พร้อมสวิตช์นิรภัยไม่มีปุ่มโยก
